Проход дымохода через стену и перекрытия
Проход дымохода через перекрытие – вертикальное (стену) или горизонтальное (межэтажные перегородки, кровлю) требует соблюдения особых норм и правил, гарантирующих безопасную и качественную работу обогревательного оборудования. Строительные нормы и правила содержат четкие рекомендации, разграничивающие порядок монтажа для перекрытий различного типа, горючих, негорючих и условно негорючих. Кроме того, важно учесть не только сам материал, из которого возведены стены, но и их отделку, наружное покрытие, изолирующий материал (утеплитель и т. п.) на предмет соответствия СНИПам.
Нормативы к параметрам перекрытий, обязательные к исполнению при оборудовании прохода дымохода:
- Толщина стены дымохода обязана учитывать особенности конструкции и толщину самой трубы отопительного агрегата. Оптимальное и самое верное решение – обратиться к инструкции производителя камина/печи. Именно руководство от изготовителя подробно и полно обозначит требования, допущения и правила измерения этого параметра.
- Высота разделки конструкции дымохода. Она должна превышать толщину перекрытия, через которое проходит конструкция минимум на 7 см. В ряде случаев, желательно оставлять такие отступы с обоих сторон.
- Желательно не использовать жесткую фиксацию разделки дымохода к строительным конструкциям (материалам, из которых сделаны перекрытия). Это нивелирует деформацию стены в результате возможного повреждения конструкции дымохода, проходящего через нее.
- Пространство, разграничивающее перекрытие и проход дымохода, следует заполнять негорючими, пожаробезопасными материалами. Хотя регламентами четко не определен перечень таких основ, на практике отлично зарекомендовали себя недорогие негорючие термоизоляторы. В числе наиболее популярных – минеральная вата, керамзит, вермикулит.
- Расстояние до стен и перегородок, именуемое отступка, должно четко соответствовать нормам СНИП. Они, в первую очередь, принимают во внимание пожаробезопасные характеристики перекрытий, через которые монтируется проход дымохода в строении.
Особенности формирования прохода дымохода в зданиях, помещениях с деревянными конструкциями и перекрытиями
Здесь в первую очередь важна ориентация на принцип безопасности. Даже если эстетические свойства такого устройства не самые выигрышные, защита и профилактика пожара – наиважнейшее условие качества обустройства прохода дымохода.

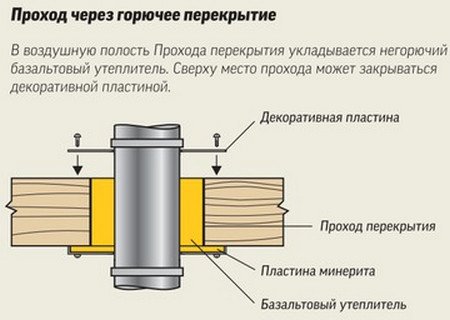

Деревянные элементы перекрытий (лаги, обрешетки, торцы стропил) важно надежно защитить от перегрева, постоянного воздействия высоких и сверхвысоких температур дымохода. Самое простое решение в данном случае – использование эффективного и недорогого оцинкованного листа или листа нержавеющей стали в качестве подложки, материала защиты, отделяющего горючее дерево от дымохода. При этом в целях дополнительной безопасности специалисты рекомендуют сделать асбестовую прокладку между деревом и металлом. Минимальная толщина асбестового слоя рекомендована в 5 мм.
Это позволит:
- воспрепятствовать распространению огня и дыма в перекрытие;
- обеспечит равномерное и комфортное распределение воздушных потоков;
- позволит отражать, экранировать получаемое в результате работы обогревательного агрегата тепло, которое распространяется от трубы дымохода.
При создании металлического экрана важно учитывать одну технологическую особенность, гарантирующую эффективность этой конструкции. Она заключается в том, чтобы трубы дымоходов целиком и полностью проходили сквозь перекрытия, а стыки с другими элементами были нивелированы и исключены. Например, посредством установки конструкции дымохода в специально созданный металлический короб, проходящий через разделку.
Следует учесть и стыковку элементов трубы. Профессионалы обращают внимание на два отличных друг от друга метода. Один из них носит название «по дыму», другой называется «по конденсату».
Стыковка элементов дымохода «по дыму»
В этом случае нижнее колено трубы вставляется внутрь верхнего. Таким образом обеспечивается беспрепятственное движение дыма, газов вверх по конструкции.
Стыковка элементов дымохода «по конденсату»
Имеет обратную конструкцию, то есть, верхнее колено размещается внутри нижнего. Это позволяет газовым потокам свободно передвигаться в направлении вниз. Такое размещение оптимально, если в качестве обогревательного оборудования используются агрегаты, работающие на природном газу.
Для оборудования прохода дымохода через перекрытия в любом случае следует использовать двухконтурные трубы. Не допускается наличие стыка модулей конструкции непосредственно в месте прохода перекрытий.
